Was ist Conways Game of Life?
Game of Life ist ein 0-Player-Game zur Umsetzung der Automaten-Theorie von Stanisław Marcin Ulam, entworfen von dem Mathematiker John Conway. Wenige, einfache Regeln führen dabei zu verblüffend komplexem Verhalten.

Regeln
Das Feld ist aufgeteilt in einzelne, quadratische Zellen, die einfach so nebeneinander angeordnet sind, dass jede Zelle 8 Nachbarn hat (wie auf einem Karo-Papier). Jede Zelle kann entweder lebendig oder tot sein, dieser Status hängt vom Anfangszustand und dem Zustand der 8 Nachbarn ab, die die Zelle „sehen“ kann. In jeder Runde (=Generation) zählt jede Zelle, wie viele ihrer Nachbarn lebendig ist und ändert dann je nach Anzahl den eigenen Lebensstatus nach folgenden Regeln:

• Zellen mit weniger als 2 Nachbarn sterben (an „Vereinsamung“)
• Zellen mit genau 2 Nachbarn ändern ihren Status nicht
• Zellen mit genau 3 Nachbarn werden lebendig
• Zellen mit mehr als 3 Nachbarn sterben (an „Überbevölkerung“)

Durch diese Regeln gibt es bestimmte Muster, die statisch sind, wie z.B. und Muster, die periodisch wiederkehren, die wichtigsten darunter sind wohl die Glider
Daraus lassen sich faszinierende, komplexe Strukturen bauen, wie zum Beispiel hier oder hier.

Im Rahmen unseres Projektes möchten wir die Funktionsweise von Conway's Game of Life mit Hilfe einer interaktiven leuchtenden Kunstinstallation erfahrbar machen. Um ein intuitives Verständnis der Thematik zu fördern, wollen wir ein manuell verstellbares und programmierbares Display bauen.

• Feld aus $3\times3$ Einzelzellen bauen
• Interaktivität durch Hall-Sonde & Magnet am „Zauberstab“
• Aufbau soll cell-based sein: Jede Zelle sieht nur ihre Nachbarn, es gibt also kein großes Programm im Hintergrund, das alle Zellen ansteuert
• modulare Aufbauweise: Das Feld soll in verschiedenen Konfigurationen aufgebaut werden können, um Strukturen verschiedenen Ausmaßes darstellen zu können (dafür idealerweise jede Zelle einzeln herausnehm- und zusammensteckbar)
• das Projekt soll vollständig dokumentiert und open-source sein
• Nebenziel: Erweiterung der Installation zur Visualisierung komplexerer Strukturen durch nebenstehenden PC
• Traumziel: wenn Zeit und Resourcen da sind auf ein ca. 20$\times$20 Feld erweitern

Zellform: Wir hatten kurz mit dem Gedanken gespielt, die Felder achteckig zu gestalten, da man dort aber zwangsläufig Zwischenräume hat, die überbrückt werden müssen, sind wir doch zu den üblichen Quadraten zurückgekehrt.
lebendig/tot darstellen: Die Ursprüngliche Idee war ein Flippdot-Display selbst zu bauen, das schien in der Planung aber zu großer Aufwand zu werden und auch zu fragil für die Nutzung durch Personen, die sich nicht genau damit auskennen, daher haben wir uns dazu entschieden, den Lebensstatus der Zellen über eine LED sichtbar zu machen. Eine leuchtende Zelle symbolisiert also eine lebendige Zelle, eine nicht leuchtende eine tote.
Welcher Sensor?: Um die Interaktivität zu gewährleisten, also direkt am Feld verschiedene Anfangsbedingungen einstellen zu können, brauchen wir eine Art Knopf. Ein simpler Druckknopf in jeder Zelle schien uns zu unhandlich, gerade bei größeren Feldern, deswegen haben wir uns letztendlich für eine Lösung mit einer Hall-Sonde (Magnetsensor) in jeder Zelle entschieden, sodass man den Lebensstatus der Zelle durch Berührung mit einem „Zauberstab“ (fancy Stab mit Magnet an der Spitze) geändert werden kann. Weitere Ideen, die wir vor allem auf Grund der Störanfälligkeit durch äußere Einflüsse verworfen haben, waren ein Kapazitätsberührungssensor und weiter Berührungssensoren, die über die Erschütterung einer kleinen Feder ausgelöst werden.

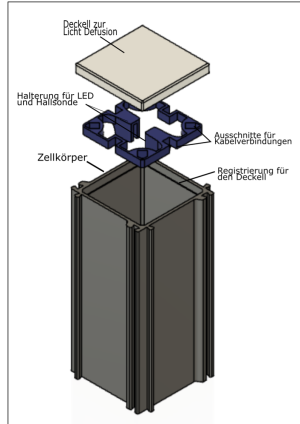

Jede Zelle besteht aus einem 3D-gedruckten Zellkörper , der so gestaltet ist, dass man die Zellen einfach ineinander schieben kann und somit ein solides Feld erhält. darin müssen die Hall-Sonde, eine LED, ein Arduino Nano und einiges an Kabeln Platz finden, deswegen haben wir die Zellkörper 7cm tief gedruckt.
Die LED und die Hall-Sonde werden im ebenfalls 3D-gedruckten Deckel befestigt (s. Bild rechts), damit das Licht von außen gut sichtbar ist und alle Zellen einheitlich leuchten und ebenso einheitlich auf den Magneten reagieren. Außerdem gibt es Aussparungen für die Steckverbindungen der Kabel, die die Kommunikation der Zellen ermöglicht, im Deckel, sodass diese gut sichtbar sind und auch im zusammengesteckten Zustand leicht geändert werden können. Dies hat sowohl den praktischen Grund, dass es wohl die einfachst mögliche Lösung der Kommunikation ist, als auch pädagogische, denn so kann man im laufenden Betrieb eine Verbindung unterbrechen und darüber demonstrieren, wie die Zellen einander „sehen“. Abgedeckt ist die 3d-gedruckte Deckelrahmenkonstruktion mit milchigem Acrylglas, das mit dem Laser-Cutter geschnitten wurde. Die Rückseite ist mit einem ebenfalls 3D-gedruckten Deckel verschlossen, in dem Aussparungen für die Stromverbindung (und Taktgebung) sind.
Die 3D-gedruckten Teile wurden mit einem SLA-Drucker gedruckt, da dieser an sich genauer drucken kann als ein FDM-Drucker. Dadurch, dass die Teile nach dem Drucken aber gehärtet werden müssen, besteht bei unseren recht dünnen Wänden eine Neigung zum Neigen. Deswegen drucken wir die Teile doch lieber mit einem FDM-Drucker.

Jede Zelle trägt das gleiche kleine Programm in sich, dass im Prinzip nur die Anzahl der lebendigen Nachbarn zählen und danach entscheiden muss, wie ihr Lebensstatus sein soll. Das größte Problem hierbei ist die Taktung, denn alle Zellen müssen zunächst den Status ihrer Nachbarn auslesen, bevor sie ihren eigenen ändern, ansonsten würde es zu Fehlern kommen. Recht leicht lösbar wäre diese Herausforderung, wenn man alle benachbarten Zellen mit jeweils zwei Kabeln verbinden würde. Dann würde an einem Zelle A ihren Lebensstatus schreiben, was Zelle B lesen könnte und an dem anderen umgekehrt. Das kann allerdings schnell zu einem riesigen Kabelsalat führen und die Anzahl der Pins an den Nanos würde nicht reichen, daher wollten wir eine Lösung, in der zwischen zwei benachbarten Zellen immer nur ein Kabel verläuft. Dafür dürfen zwei benachbarte Zellen nicht versuchen, gleichzeitig ihren Lebensstatus über das gleiche Kabel zu vermitteln.
Unsere erste Idee war, die Zellen im Schachbrettmuster auslesen zu lassen, also in zwei Gruppen (angeordnet wie schwarze und weiße Felder auf einem Schachbrett), in denen sich die Zellen mit lesen und schreiben abwechseln. Allerdings lesen sich die diagonal zueinander liegenden Zellen so immer noch gleichzeitig aus, mit diesem Ansatz funktioniert es also nicht.
Die zweite und auch verwendete Idee ist, die Arduinos in acht Schritten in einer Art „Uhr“ ihre Nachbarn auslesen zu lassen. Dafür lesen zuerst alle Arduinos den Nachbarn aus, der über ihnen angeordnet ist und schreiben dann logischerweise auf den passenden Nachbarn, also den, der unter ihnen angeordnet ist. Dann geht es im Uhrzeigersinn weiter: als nächstes wird rechts oben gelesen und links unten geschrieben und so weiter, bis die Uhr einmal herum ist und alle acht Nachbarn ausgelesen und beschrieben wurden. Für diese Umsetzung ist eine zentrale Taktung notwendig, damit wirklich alle Zellen genau gleichzeitig das gleiche tun. Dafür kam die Idee auf, einen zentralen Taktgeber-Arduino zu verwenden, der über die analog-Pins die verschiedenen Schritte über unterschiedlich hohe Spannung angeben sollte. Das erwies sich in der Umsetzung als komplizierter als gedacht und auch als komplizierter als nötig. Es reicht nämlich völlig, einen Taktgeber zu haben, der die ganze Zeit Impulse an alle Zellen-Arduinos schickt und diese dann zählen zu lassen.

Möchte man mit dem Magneten den Lebensstatus der Zellen ändern, also eine neue Startkonfiguration setzen, so muss dieser Prozess unterbrochen werden. Dafür gibt es einen einfachen Kippschalter, der entweder auf „automatik“ (das Programm läuft wie oben beschrieben durch) oder auf „manuell“ geschaltet sein kann. Schaltet man auf manuell um, so wird der aktuelle Taktungsdurchlauf noch abgeschlossen, danach sendet der Taktgeber aber keine weiteren Signale mehr. In diesem Zustand kann man nun mit dem Magneten den Lebensstatus der Zellen verändern.
In dem manuellen Modus kann man außerdem über einen Druckknopf einzeln die Generationen durchgehen, was nützlich zum erklären der grundsätzlichen Regeln ist.
Der Code der Zellen besteht also grob aus folgenden Abschnitten:

1. Möglichkeit, mit Magnet den Status zu ändern
2. Nachbarn zählen (nach „Uhr“)
3. je nach Anzahl der Nachbarn über eigenen Lebensstatus entscheiden

Für Details und Code des Taktgebers siehe den ordentlich auskommentierten Code.

Tipp: Speist man mehreren verbundenen Arduinos nur über eine Verbindung zum Laptop, so kann es passieren, dass die Stromstärke zu gering ist und merkwürdiges, unerklärliches Verhalten entsteht, also die Stromversorgung besser über ein Netzteil regeln.

Die fertige Zelle sieht am Ende wie folgt aus:

Im Idealfall sollten deutlich kürzere Kabel verwendet werden, die dann an den Arduino gelötet werden, damit die Zellkörper nicht so vollgestopft werden. Darauf haben wir bis jetzt allerdings verzichtet, damit alle Materialien wiederverwendet werden können.

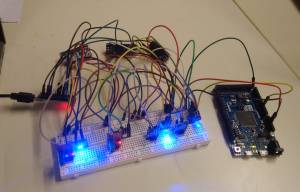

Ein komplettes 3×3 Feld konnten wir noch nicht testen, da dafür noch Materialien fehlen, aber ein Test auf einem Steckbrett hat gezeigt, dass alles grundsätzlich funktioniert, wie es soll.

Jeder Arduino nano, der in eine Zelle verbaut ist, benötigt folgenden Code:

CellGenome.ino

#define LED 11                      //LED/STATUS pin dieser Zelle. Gesteuert durch interne Logik
#define sensorPIN A4                //pin zur Senor-Auswerung
#define sensorVALUE analogRead(A4)  //sensor wert
#define stepPIN A5                  //pin zur koordinierung. Gesteuert durch externe Logik

#define readPIN (stepSTATE+3)%8+2   //formel zur berechnung der Pins, an denen die Nachbarzellen gelesen werden
#define writePIN stepSTATE+1        //formel zur berechnung der Pins, an denen Nachbarzelen angeschrieben werden

#define stepINPUT digitalRead(A5)
int stepSTATE = 0;                  //extern angegebener Counter für den Lese/Schreibe Zyklus
boolean stepTOGGLE = false;         //toggle für den stepSTATE
int jobSTATE = 0;                   //interner counter für den Lese/Schreibe Zyklus

boolean liveSTATE = false;          //"Lebens"status dieser Zelle
int liveNEIGHBOUR = 0;              //Anzahl der "Lebenden" Nachbar Zellen

const int threshold = 450;          //Grenzwert ab dem der Sensor anschlagen soll
boolean sensorTOGGLE = false;       //"sensor zustand"

void setup() {
  //Serial.begin(9600);
  pinMode(LED, OUTPUT);             //LED Pin
  pinMode(sensorPIN, INPUT);        //Pin wo die hall-sonde ausgelesen wird
  pinMode(stepPIN, INPUT);          //Pin wo durch der Lese/schreibe Zyklus reinkommt
  pinMode(12, OUTPUT);
  pinMode(12, LOW);
}

void loop() {
  digitalWrite(LED, liveSTATE);                               //Die LED spiegelt den Lebensstatus der Zelle wieder



  if(stepTOGGLE == false && stepINPUT == true){               //wurde bis jetzt noch kein genarationsimpuls regestriert, geht aber grad einer ein
    stepTOGGLE = true;                                        //wird vermerkt das ein impuls eingeht
    stepSTATE += 1;                                           //und eine Generation hochgegangen
    }
  if(stepTOGGLE == true && stepINPUT == false){               //ist vermerkt das ein Impuls registriert wurde, liegt aber keiner an
    stepTOGGLE = false;                                       //wird dies vermerkt
    }

  if (stepSTATE == 0){                                       //geht die Zelle nicht die genarationen durch, kann mit dem magneten der status geändert werden:
    if (sensorVALUE <= threshold && sensorTOGGLE == false){  //Ist der Magnet nah genug dran und wars bis jetzt aber noch nicht
      sensorTOGGLE = true;                                   //wird vermerkt das der Magnet nah genug dran ist
      liveSTATE = !liveSTATE;                                //der Lebenstatus geändert
      Serial.println(sensorVALUE);
      }
    if (sensorVALUE > threshold){                            //ist der Magnet wieder weiter weg
      sensorTOGGLE = false;                                  //wird vermerkt das grad kein Magnet da ist
     }
  }


  if (stepSTATE > 0 && stepSTATE < 9 && jobSTATE == stepSTATE - 1){         //werden die schritte durchgegangen:
    if (stepSTATE == 1){                                                    //wird erst gecheckt ob dies der erste schritt ist
      liveNEIGHBOUR = 0;                                                    //ist dies der fall wird der Nachbar counter auf null gesetzt
    }
    pinMode(writePIN,OUTPUT);                                               //es wird der Erste pin in der folge als out-put definiert
    digitalWrite(writePIN,liveSTATE);                                       //und darüber der lebensstatus an den entsprechenden Nachbarn vermittelt
    pinMode(readPIN, OUTPUT);
    digitalWrite(readPIN,LOW);                                              //der entsprechend gegenüberliegende pin wird resetet,
    pinMode(readPIN,INPUT);                                                 //als input definiert
    liveNEIGHBOUR += digitalRead(readPIN);                                  //und sofern dort eine lebende nachbarzelle entdeckt wird, wird dies vermerkt
    jobSTATE++;                                                             //es wird vermerkt das der erste schritt fertig ist
    Serial.print(liveNEIGHBOUR);
    Serial.print(" Nachbarnzahl, die nach dem pin ");
    Serial.print(readPIN);
    Serial.println(" gelesen wurde");
  }

  else if (stepSTATE ==9 && jobSTATE == stepSTATE - 1){     //wenn angefordert und fertig mit Job 2 werden die Regeln angewendet:
    if (liveSTATE == false && liveNEIGHBOUR == 3){          //tote Zelle mit genau drei Lebenden Nachbarn
      liveSTATE = true;                                     //wird lebendig
    }
    else if (liveSTATE == true && liveNEIGHBOUR < 2){       //Lebende Zelle mit weniger als zwei Lebenden Nachbarn
      liveSTATE = false;                                    //Stirbt
    }
    else if (liveSTATE == true && liveNEIGHBOUR > 3){       //Lebende Zelle mit mehr als 3 Lebenden Nachbarn
      liveSTATE = false;                                    //Stirbt
    }

    Serial.println();
    Serial.print("Gesammt zahl lebender Nachbarn:");
    Serial.println(liveNEIGHBOUR);
    Serial.println();
    jobSTATE = 0;                                            //Fertig mit allen Jobs,
    stepSTATE = 0;                                           //wartet auf erste Aufgabe
    }

}

Der Taktgebende Arduino wird mit folgendem Code bespielt:

controllpanell.ino

#define button 8                                  //Der druckknopf für's schritweise fortschreiten der Genarationen wird an diesen Pin angeschlossen
#define Switch 7                                  //Der Kippschalter, mit dem zwischen "Manuell" und "Automatisch" gewechselt werden kann, wird an diesen Pin angeschlossenangeschlossen
#define PulseOut A5                               //Output Pin für die Pulse
#define Delay 5                                  //verzögerung zwischen den einzelnen Pulsen (ein Genarationswechsel braucht 16*Delay millisekunden)

boolean stepTOGGLE = false;                       //toggle mit dem ein Knopfdruck eine funktion bloß einmal ausführt, bis der knopf das nächste mal gedrückt wird

void setup() {
  Serial.begin(9600);
  pinMode(PulseOut, OUTPUT);
  pinMode(button, INPUT);
  pinMode(7, INPUT);
}

void loop() {
  if(digitalRead(Switch)== true){                //wenn der Schalter umgelegt ist
    for (int i = 1; i <= 9; i++ ){               //wird acht mal
      digitalWrite(PulseOut,HIGH);               //der Takt pin an,
      delay(Delay);                              //nach kurzem Delay
      digitalWrite(PulseOut,LOW);                //aus geschaltet.
      delay(Delay);                              //dies wird nach kurzem delay wiederholt
    }
  }

  else{                                          //ist der schalter nicht umgelegt
    if(stepTOGGLE == false && button == true){   //wird nach der selben Logik wie im code "CellGenome" getestet ob gerade ein Signal eingegangen ist (der knopf gedrückt wurde)
      stepTOGGLE = true;
      for (int i = 1; i <= 9; i++ ){             //und 8 impulse mit entsprechender länge und entsprechenden Pausen abgegeben.
      Serial.println(i);
      digitalWrite(PulseOut,HIGH);
      delay(Delay);
      digitalWrite(PulseOut,LOW);
      delay(Delay);
      }
    }

    if(stepTOGGLE == true && button == false){
      stepTOGGLE = false;
      }
    }


• Kabel anders lösen (großer Kabelsalat)
• nicht jede Zelle mit einem Nano, sondern eigenen Chips designen
• Taktung eleganter lösen (z.B. mit interrupt-Funktion der Nanos)
